Descripción

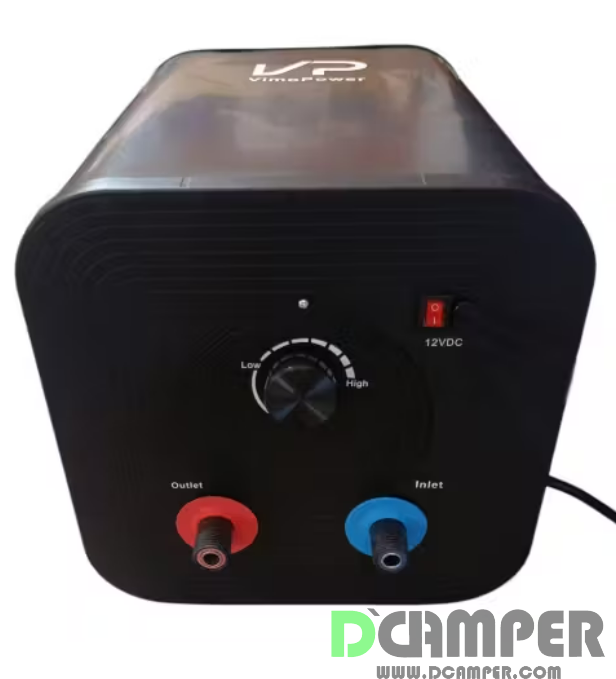

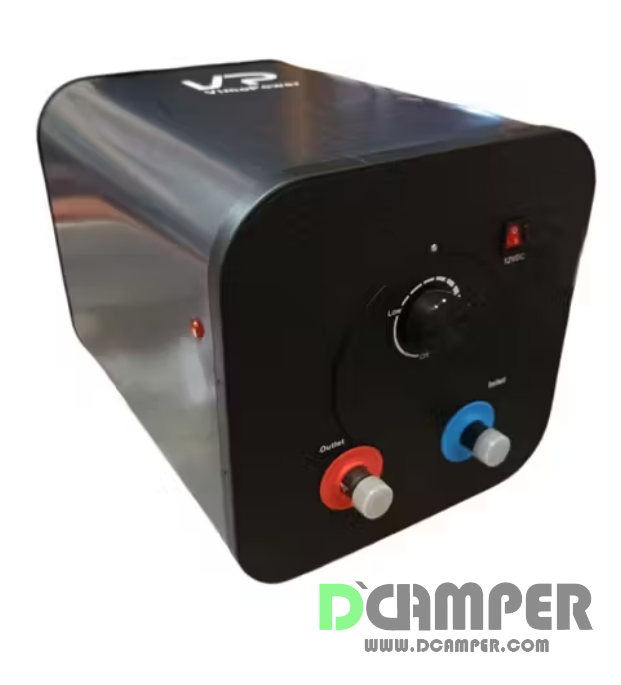

Boiler agua caliente 12 voltios de 10 litros de capacidad y 200w.
Podrás instalar este calentador agua caliente de manera Horizontal ( suelo ) / Vertical ( tomas parte baja )
Panel con indicador LED
Termostato de temperatura
La capacidad del depósito es de 10 Litros ( 10,85 L. netos )
Resistencia: 12 voltios 200 W 16 A
Se recomienda fusible de 25 A y sección cable de cobre de 6 mm2
Apto para sistemas de presión > 1 Bar
Presión máxima servicio: 6 Bar
Presión máxima testada: 8 Bar
Cable activación ON/OFF: libre de potencial -consumo resistencia, desde interruptor panel
Termostato temperatura regulable, mecánico: OFF / 15 – 75 ºC
Chasis muy robusto al ser metálico .
Resistente a daños externos, golpes y temperatura, en acero pintado
Depósito alta resistencia a la corrosión: Acero Inoxidable
Termostato de seguridad, protección por sobre temperatura, corte suministro eléctrico bipolar, a 95 ºC
Peso 5,50 Kg.
Medidas: 280 x 270 x 410 / 430 mm ( Alto x Ancho x Largo cuerpo / Largo total ) en 10 Litros.
Incluye: Válvula seguridad, vaciado y antirretorno, dos juntas silicona 1/2″, brida y tubo desagüe a exterior.
Deposito aislado con 35 mm Poliuretano expandido (sin CFC)
Válvula de seguridad por sobrepresión, antiretorno agua caliente y vaciado del depósito, incluida
Permite el vaciado del depósito, para prevenir heladas en largos periodos sin uso o por mantenimiento
Protección al agua IPX4.
Certificados / Homologaciones: CE, EMC, RoHS, ISO 9001, IEC 60335-2-21
Instrucciones de instalación:
Cable Rojo positivo
Cable Azul negativo
La válvula seguridad en la entrada agua fría
Poner brida plástica en salida tubo transparente para evitar se pueda soltar
No encender hasta que el calentador esté lleno de agua
La instalación como mínimo cable de 4mm hasta batería para que no tenga caídas de tensión, lo mas aconsejable es cable de 6mm.
El cable amarillo es un positivo de interruptor, por ahí no pasa potencia, puede poner fusible de 2A, lo puede juntar con el positivo si la instalación ya esta realizada si solo tiene positivo y negativo pasado, es decir, que si quiere poner un interruptor lo pondría en ese cable y no en el positivo ya que es para evitar que pase todo el consumo desde el panel y el positivo de potencia directo al positivo de distribución general o desconectador de baterías.
El de potencia fusible 25A y el de control 2A
